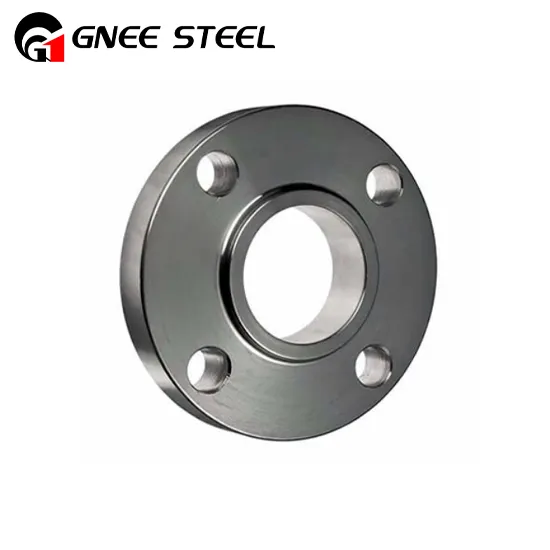

Slip On Karimák

A csúszóperemek kör alakú tárcsák, csőszerű meghosszabbítással. Úgy tervezték, hogy átcsússzanak a cső végén, majd a csőre hegeszthetők. A karimát ezután egy másik, azonos típusú vagy más típusú karimához csavarozzák. A csúszóperemek csavarokkal vannak rögzítve, hogy biztosítsák a szoros tömítést és megakadályozzák a szivárgást.

A szálláslekérdezés elküldése

Csevegj most

Kína vezető szállítójaként és gyártójaként a GNEE Steel költséghatékony nikkel-alapú ötvözött termékeket kínál.

E-mail{0}}küldése:ss@gneesteel.com
Tel:+8615824687445

A termék bemutatása

A csúszós (SO) karimák olyan karimák, amelyek lapos felülettel rendelkeznek a tömítőfelületen, és jellemzően alacsony nyomású alkalmazásokhoz használják. Ezeket "csúszásnak" nevezik, mert könnyen felcsúsztathatók egy cső vagy idom végére, majd a helyükre hegeszthetők. Kifúrt belső átmérőjük is megegyezik a cső külső átmérőjével, lehetővé téve a folyadékok vagy gázok egyenletes áramlását.

Terméktípus	Felcsúsztatható csőkarima, ASME 16.5 csúszóperemek / SORF karimák
Méret	½" (15 NB) – 48" (1200 NB)
Osztály	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN szabvány ND-6, 10, 16, 25, 40 stb.
Rozsdamentes acél csúszás a karimákon	ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Szénacél csúszás a karimákon	ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Ötvözött acél csúszás a karimákon	ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Duplex acél csúszás a karimákon	ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Szakosodni	A rajz szerint
Alapértelmezett	ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST{13}} DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, 6IN, 6IN, 6IN , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10
Csatlakozás típusa / karima felület típusa	Gyűrűs ízület, Kísérőízület, Emelt arc, Lapos Arc, Nagy hím-nő, Kis hím-nő, Nagy nyelv és horony, Kis nyelv és horony

Inconel Slip On Flange

A felcsúsztatható karimák típusai és alkalmazásaik

A felcsúsztatható karimáknak két fő típusa van, mindegyiket úgy tervezték, hogy megfeleljen a csőrendszereken belüli speciális követelményeknek és alkalmazásoknak:

Szabványos csúszóperemek
A szabványos vagy emelt felületű csúszóperemek tömítőfelületén megemelt felület található. Ez a tulajdonság platformot biztosít a tömítésnek, megbízható tömítést biztosítva a karima és a szomszédos cső vagy szerelvények között. Ennek eredményeként kiválóan alkalmasak alacsony nyomású alkalmazásokhoz, ahol a csavarhúzó erők kellően összenyomják a tömítést a szivárgás elkerülése érdekében.

Átlapolt csuklós csúszóperemek
Az átlapolt csuklós csúszókarimák lapos felülettel és külön tartókarimával rendelkeznek. A tartókarimát átcsúsztatják a cső végén, és egy vonalba kell hozni az átlapolt illesztési csonk végével, amelyet ezután csatlakoztatnak a csőhöz. Ez a kialakítás lehetővé teszi a forgó mozgást, rugalmas beállítást biztosítva a telepítés vagy karbantartás során. Gyakran használják olyan rendszerekben, amelyek gyakori szétszerelést, hőtágulást vagy összehúzódást igényelnek.

Felcsúsztatható karimák használata

A csúszóperemeket általában a következő alkalmazásokban használják:

Alacsony nyomású alkalmazások:A csúszóperemeket széles körben használják alacsony nyomású alkalmazásokban, például víz- és gázvezetékekben, ahol a nyomás nem haladja meg a 300 psi-t.

Vegyi és petrolkémiai üzemek:A csúszóperemek gyakoriak a vegyi és petrolkémiai üzemekben, ahol csőrendszereket és berendezéseket kötnek össze.

HVAC rendszerek:A csúszóperemek gyakoriak a HVAC (fűtés, szellőztetés és légkondicionálás) rendszerekben, ahol csővezetékek és csövek csatlakoztatására szolgálnak.

Víztisztító telepek:A Slip On Flanges a csőrendszereket és berendezéseket összekötő vízkezelő berendezésekben használatos.

Élelmiszer- és italipar:A Slip On Flanges széles körben elterjedt az élelmiszer- és italiparban, ahol csőrendszerek és berendezések csatlakoztatására használják.
