Inconel Alloy 601 csőszerelvények
Pácolás
Polírozás
Tükör polírozás
Fényes kivitel
Lágyítás
Kína vezető szállítójaként és gyártójaként a GNEE Steel költséghatékony nikkel-alapú ötvözött termékeket kínál.
- E-mail{0}}küldése:ss@gneesteel.com
- Tel:+8615824687445
Inconel Alloy 601 csőszerelvényekleírás

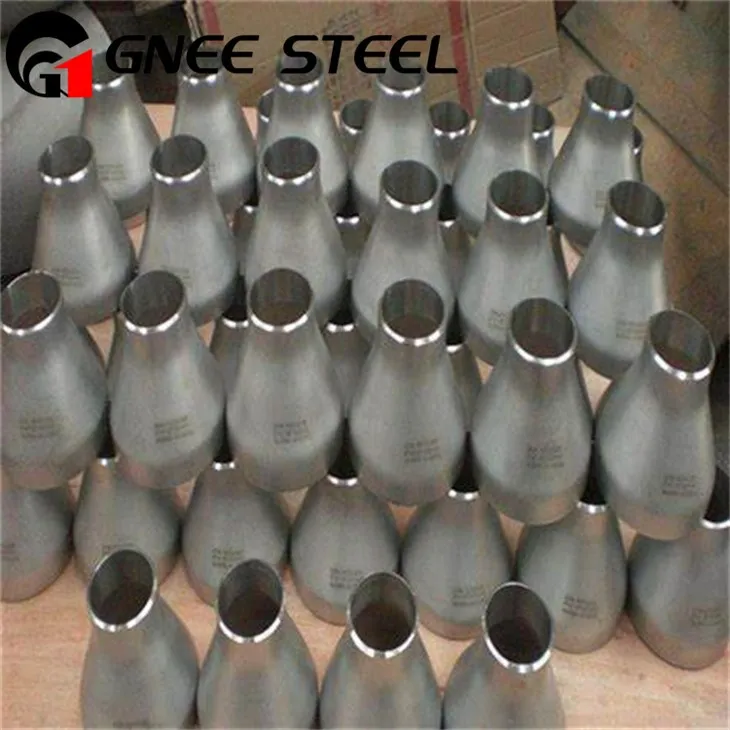

GNEE Inconel Alloy 601 csőszerelvények
Az Inconel Alloy 601 csőszerelvények nikkel-króm-vasötvözetből készülnek, amely kiválóan ellenáll a magas-hőmérsékletű oxidációnak, jó a mechanikai szilárdsága és ellenáll a vizes korróziónak. Főbb jellemzői közé tartozik a magas hőmérsékletű alkalmazásokban, például kemencékben és gázturbinákban való felhasználásuk, a hegesztésre és alakításra való alkalmasságuk, valamint a különféle típusú szerelvények, például könyökök, pólók és szűkítők elérhetősége. A megfelelő telepítés és karbantartás kulcsfontosságú a hosszú távú-hatékonyság érdekében.
Inconel Alloy 601 csőszerelvények specifikációja
| Műszaki adatok | ASTM B366 / ASME SB366 |
|---|---|
| Osztályok | Inconel 601 |
| Méretek | ASME/ANSI B16.9 |
| Méretek | 1/8" NB - 28" NB |
| Írja be | Varrat nélküli, hegesztett, gyártott |
| Hajlítási sugár | R=1D, 2D, 3D, 5D, 6D, 8D, 10D vagy egyéni |
| Falvastagság | Sch 5s, 10s, 40s, 80s, 160s, XXS vagy egyedi (50 MM-ig) |
Inconel Alloy 601 csőszerelvények specifikációja
Az Inconel 601 szerelvények kémiai összetétele
| Elem | Súly (%) |
|---|---|
| Nikkel (Ni) | 58.0 - 63.0 |
| Króm (Cr) | 21.0 - 25.0 |
| vas (Fe) | Egyensúly |
| szén (C) | max. 0.10 |
| Mangán (Mn) | max. 1.0 |
| Szilícium (Si) | max. 0.50 |
| Kén (S) | max. 0.015 |
| Réz (Cu) | max. 1.0 |
| Alumínium (Al) | 1.0 - 1.7 |
Az UNS N06601 szerelvények mechanikai tulajdonságai
| Ingatlan | Érték |
|---|---|
| Sűrűség | 8,1 g/cm³ |
| Olvadáspont | 1411 fok (2571 fok F) |
| Szakítószilárdság | 550 MPa (80 000 psi) min |
| Hozamerő | 205 MPa (30 000 psi) min |
| Megnyúlás | 30% min |
| Keménység (Brinell) | 130 HB |
Az Inconel 601 hegesztési idomok fizikai tulajdonságai
| Tulajdonságok | Értékek | |
|---|---|---|
| Olvadási tartomány | F fokozat | 2480-2571 |
| fokozat | 1360-1411 | |
| Fajlagos hő | 70°F, Btu/lb-°F | 0.107 |
| 21 fok, J/kg- fok | 448 | |
| Sűrűség | lb/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Áteresztőképesség | 200 oersted (15,9 kA/m) | |
| 76 fok F (24 fok) | 1.003 | |
| -109 fok F (-78 fok) | 1.004 | |
| -320 fok F (-196 fok) | 1.016 | |
| Curie hőmérséklet | F fokozat | <-320 |
| fokozat | <-196 | |
Inconel 601 Tee hőmérséklet-tartomány
| Hőmérséklet tartomány | |
|---|---|
| C fok | F fokozat |
| 870 - 1230 | 1600 - 2250 |
Alloy 600 szerelvények súlytáblázata
| OD (mm) | Cső WT (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Ötvözet 601 Buttweld Fittings Méretek
| A csőcsavarok formái | Csőszerelvény mérettartomány | Tompahegesztési idomok ütemezése | Méretszabványok | |
|---|---|---|---|---|
| Varrat nélküli csőszerelvények | Hegesztett csőszerelvények | |||
| Inconel Return Bends | 1/8" NB - 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 15l0mm-ig Fixing tok | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel pólók | 1/8" NB - 24" NB | Akár 42" NB | ||
| Inconel reduktorok | 1/8" NB - 24" NB | Akár 42" NB | ||
| Inconel végzárók | 1/8" NB - 24" NB | Akár 42" NB | ||
| Inconel Swage mellbimbó | 2 1/16" - 30" | |||
| Inconel könyökök - 45, 90 és 180 fok | 1/8" NB - 24" NB | Akár 42" NB | ||
| Inconel Cross | 1/8" NB - 8" NB | |||
Az Inconel 601 könyökcső méretei
| Súly (kg) | Méret (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3,18 X KÜLÖNBÖZŐ ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 csonkvégek súlytáblázata
| NPS | Súly | W.T | O.D | ||
|---|---|---|---|---|---|
| Lb/ft | be | mm | be | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Az Inconel 600 csőszerelvények típusai
Inconel 601 csőszerelvény típusok
UNS N06601 Rövid sugarú visszahajlások
ASTM B366 UNS N06601 rövid sugarú csőkönyökök
NICR23FE hosszú sugarú visszatérő ívek
Inconel 601 szűkítő könyök
WNR 2.4851 kereszt
ASTM B366 csonkvégek
Werkstoff NR. 2.4851 Mellbimbó
ASTM SB 366 Unequal Tee
UNS N06601 csősapkák
ASTM B366 UNS N06601 koncentrikus reduktor
NICR23FE gallér csőszerelvények
Inconel 601 csatlakozó
Inconel Alloy 601 Pipe Fittings gyártási folyamat
A Gnee Steel a következő hőkezeléseket biztosítja az Inconel Alloy 601 Pipe Fittings számára: izzítás, oldat + öregítés. Ezenkívül a Gnee Steel meleg- és hidegmegmunkálást is biztosít, amelyek meleghengerlés és hideghúzás.
A Gnee Steelről
A Gnee Steel különféle nikkel{0}}alapú ötvözetek gyártására és értékesítésére specializálódott, beleértve a Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel Inconel 62,7, 7, Inconel Inconel 62,7. Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 és magas hőmérsékletű ötvözetek. A Gnee Steel termékeit széles körben használják a repülőgépiparban, a vegyiparban, az elektromos energiaiparban, az autóiparban és az atomenergia-alkalmazásokban. Személyre szabott ötvözetmegoldásokat is kínálunk az ügyfelek igényeire szabva. Ötvözetárakkal kapcsolatos kérdések vagy testreszabott ötvözetmegoldások esetén forduljon hozzánk árajánlatért a következő címen:ss@gneesteel.com.
